JTW-LD-SL-D6000A火災探測器系統接線方式

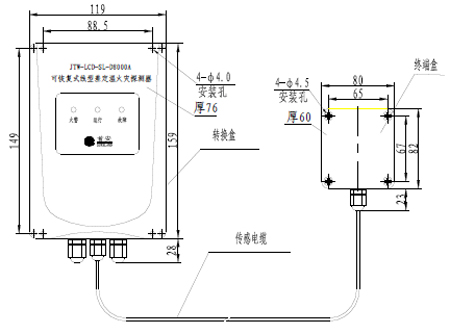

(1)JTW-LD-SL-D6000A火災探測器外形尺寸及安裝示意圖

JTW-LD-SL-D6000A火災探測器外形尺寸及安裝示意圖

(2)首安JTW-LD-SL-D6000A火災探測器接線端子說明

a.轉換盒接線端子說明

電源 電源 電源 電源 火警輸出 火警輸出 故障輸出 故障輸出 傳感電纜 傳感電纜 傳感電纜 傳感電纜 傳感電纜 傳感電纜 24V 24V GND GND HJ HJ GZ GZ D- D+ B- B+ C- C+ 1 2 3 4 5 6 7 8 9 10 11 12 13 14

?●端子1-4：DC24V電源端子，端子1、2為供電電源DC24V的正極，端子3、4為供電電源DC24V的負極；

?●端子5-6：火災報警繼電器(報警時吸合)輸出；

?●端子7-8：故障報警繼電器(故障時斷開)輸出；

?●端子9-10：傳感電纜接入端子，傳感電纜包有鋁鉑帶的芯線接端子10，另一芯線接端子9；

?●端子10-14：備用。

b.終端盒接線端子說明

 1  2  3  4  5  6  D-  D+  B-  B+  C-  C+

(3)JTW-LD-SL-D6000A火災探測器接線方式

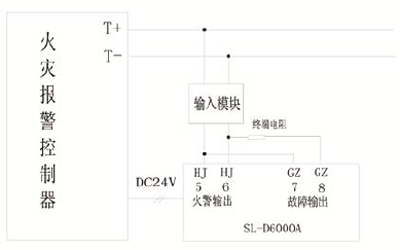

與火災報警控制系統配套使用時，可通過其輸入(監視)模塊，將線型感溫火災探測器的報警信號接入系統，其接線方式見下圖。

JTW-LD-SL-D6000A火災探測器接線方式
